拼花式陶瓷纤维模块和炉衬的缺点

时间:2018-12-06 07:51:00 浏览:498
    与传统的耐火砖、耐火浇注料相比,陶瓷纤维密度小、重量轻、导热系数小、热容量低、抗热震性强、施工简便、无需烘炉可适应炉窑快速升温与冷却,因而替代了传统的重质耐火材料,被广泛的应用于各种工业炉加热炉的炉衬。

炉衬主要结构为陶瓷纤维背衬毯+陶瓷纤维模块的复合结构。



陶瓷纤维模块和陶瓷纤维背衬毯的复合炉衬结构形式有2种,分别是拼花式和兵排式。

    拼花式是相邻的陶瓷纤维模块沿折叠压缩方向成交错排列安装。全部安装完剪开捆扎带后,陶瓷纤维模块间通过沿不同方向膨胀回弹来填充间隙,最终成型。由于陶瓷纤维模块受热后有千分之三的线收缩率,导致模块间的角点容易形成缝隙而成为不易处理的死点,即我们看所说的花心孔。某些厂家的生产尺寸误差以及受热不均等现象加重了这一现象。

    因此拼花式的炉衬结构已经逐渐被并列式的复合炉衬结构所替代。

安装过程如下:
1、首先进行炉壁钢板清理除锈工作;
2、接下来是钢板的防腐处理;
3、按照设计图纸,放线,确定锚固件螺杆的位置;
4、根据放线位置焊接螺杆;
5、平铺陶瓷纤维毯;

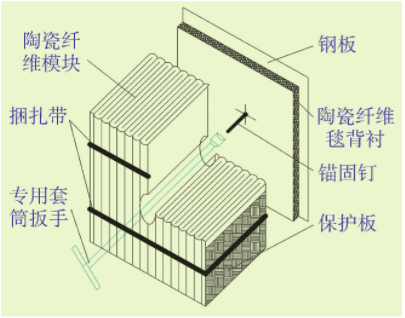

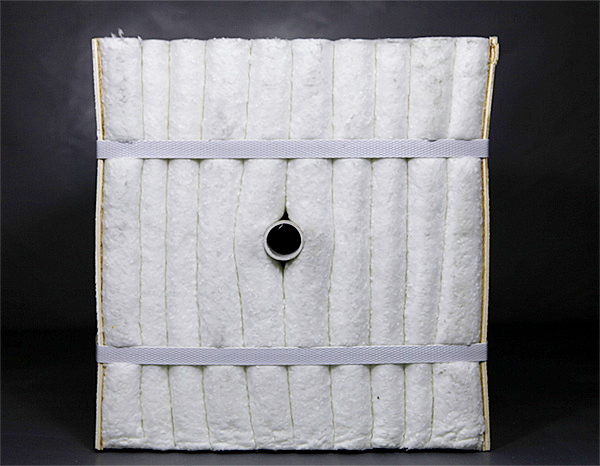

6、将陶瓷纤维模块的中心孔对准已焊接好的螺杆,用套筒扳手沿着陶纤模块的中心孔套管深入模块内拧紧螺帽;
7、模块全部安装完毕后,减掉模块包装捆扎带,抽出模块侧面的夹板,将表面处理平整;
8、喷涂固化剂。

?
